Núcleo do metal de FR4 TG135 ODM do OEM do PWB da dupla camada da placa do PWB de 2 camadas

Núcleo do metal de FR4 TG135 ODM do OEM do PWB da dupla camada da placa do PWB de 2 camadas

Nome da marca:	TECircuit
Número do modelo:	TEC0031
MOQ:	1pcs para amostra, 100pcs para grande
preço:	USD 1.99 ~ USD9.99/pcs
Tempo de entrega:	5-15 dias úteis
Condições de pagamento:	L/C,D/A,D/P,T/T,Western Union,MoneyGram

Informações pormenorizadas

Descrição do produto

Avaliações e Comentários

Informações pormenorizadas

Lugar de origem:

China

Certificação:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Marca:

Shenzhen Tecircuit Electronics Co., Ltd

Tipo de produto:

PCB, placa de alta frequência, PCB rígido, placa rígida, placa flexível, PCB rígida-flexiona, substr

Item nº.:

R0020

Serviço:

Serviço PCBA

Detalhes da embalagem:

Embalagem a vácuo + Caixa de cartão

Habilidade da fonte:

50000 PCes/mês

Destacar:

FR4 TG135 2 camadas de placa de PCB

PCB de 2 camadas de núcleo metálico

OEM PCB de dupla camada

Descrição do produto

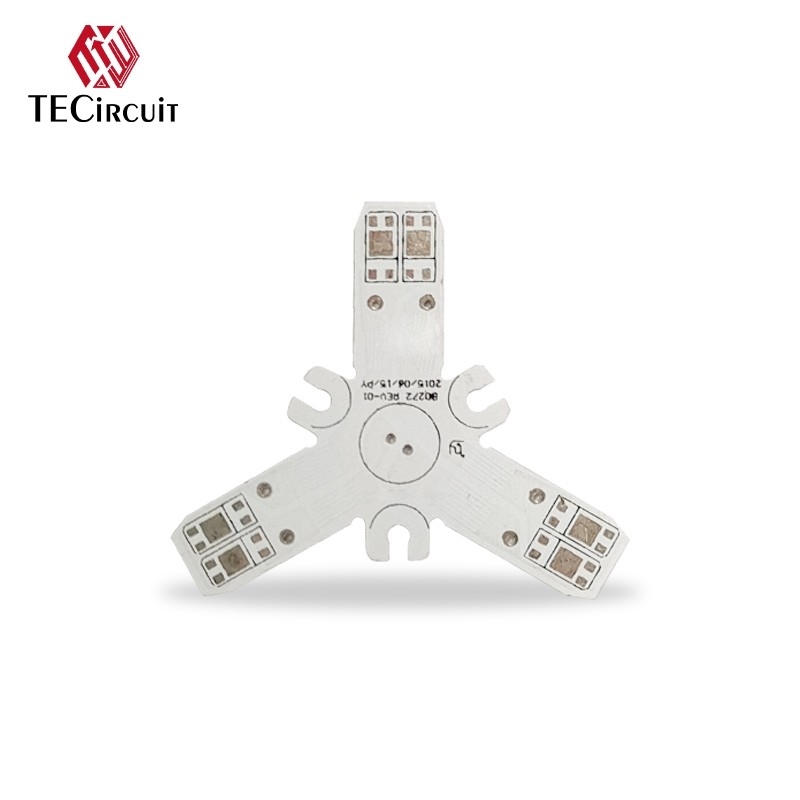

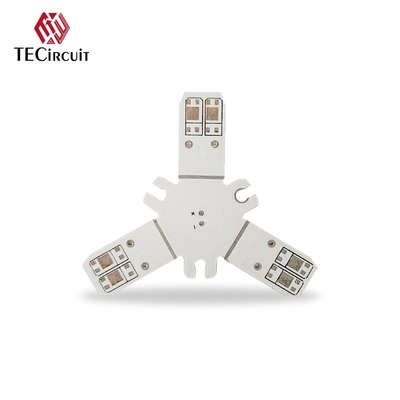

FR4 TG135 Placa de PCB de 2 camadas de núcleo metálico

Placa de PCB de dupla camada profissional com material FR4 TG135 com construção de núcleo metálico, disponível para serviços OEM e ODM.

Especificações do produto

Camadas	2 camadas
Materiais	FR4 TG135
Espessura da placa	0.8 mm.
Espessura de cobre	43 μm interno / 43 μm externo
Tratamento de superfície	Ouro de imersão 2U"
Espessura do buraco	≥ 25 μm
Característica especial	Placa de bobina

Imagens do produto

Sobre o TECircuit

Fundada:2004

LocalizaçãoShenzhen, China - Fornecedor de Serviços de Fabricação Eletrónica (EMS)

Serviços:PCB EMS personalizáveis que oferecem soluções integrais de fabricação em um único ponto

Serviços essenciais:PCB e PCBA, placas de circuito impresso flexíveis (FPC), fornecimento de componentes, construção de caixas, ensaios

Certificações de qualidade:Compatibilidade com a norma UL, ISO 9001, ISO 14001, ISO 13485, IATF 16949, ROHS e REACH

Capacidades de fabrico

Desenvolvimento esquemático e layout de PCB (Protel, PADS)
Fabricação de PCB a partir de 1 a 40 camadas, incluindo placas HDI de lado único, lado duplo, múltiplas camadas
Aquisição de materiais e gestão da cadeia de abastecimento
Protótipo e introdução de novos produtos (NPI)
PCBA com colocação SMD (0402, QFP, QFN, BGA) e montagem através de buracos
Teste de pré-programação e verificação funcional do IC
Serviços de montagem completa de unidades e construção de caixas
Revestimento ambiental e apoio técnico

Especificações técnicas

Camadas de PCB	1-42 camadas
Materiais de PCB	CEM1, CEM3, Rogers, FR-4, FR-4 de alta Tg, base de alumínio, livre de halogênio
Tamanho máximo da placa	620 mm × 1100 mm
Espessura do PCB	1.6 ± 0,1 mm
Camada exterior de cobre	0.5-5oz
Capa interna de cobre	0.5 a 5 onças.
Tamanho mínimo do buraco	0.20mm
Largura/espaço mínimo da linha	3/3mil
Revestimentos de superfície	HASL livre de chumbo, ENIG de imersão, Chem Tin, Flash Gold, OSP, Gold finger

Perguntas Frequentes

O que é necessário para uma cotação?

PCB:Quantidade, ficheiro Gerber e requisitos técnicos (material, acabamento da superfície, espessura do cobre, espessura da placa)
PCBA:Informações sobre PCB, BOM, documentos de ensaio

Que formatos de ficheiros aceita para produção?

Arquivos PCB Gerber, lista BOM para PCB, métodos de ensaio para PCBA

Os meus ficheiros estão seguros?

Os seus ficheiros estão completamente seguros, protegemos a propriedade intelectual do cliente durante todo o processo e nunca partilhamos documentos com terceiros.

Qual é o método de envio?

Métodos de envio FedEx, DHL, TNT, UPS ou fornecidos pelo cliente

Qual é o método de pagamento?

Transferência telegráfica antecipada (antecipação TT, T/T), PayPal
