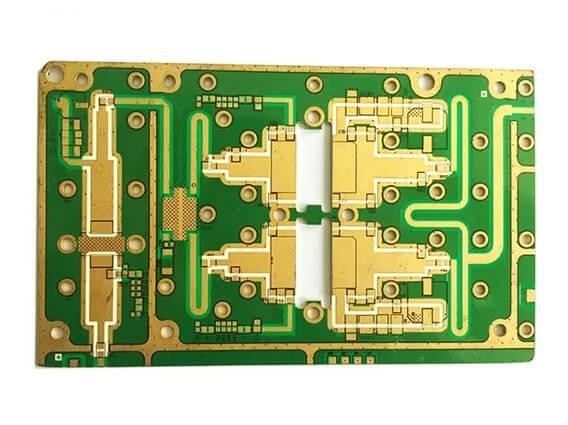

Tabela de circuito impresso de PCB de alta frequência HF multicamadas para sistema de antena

Tabela de circuito impresso de PCB de alta frequência HF multicamadas para sistema de antena

Nome da marca:	TECircuit
Número do modelo:	TEC0162
MOQ:	1pcs
preço:	USD 1.99 ~ USD9.99/pcs
Tempo de entrega:	5-15 dias úteis
Condições de pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W

Marca:

Shenzhen Tecircuit Electronics Co., Ltd

Tipo de produto:

PCB, placa de alta frequência, PCB rígido, placa rígida, placa flexível, PCB rígido-flexível, IC-sub

Artigo n.o:

R0065

Serviço:

Serviço PCBA

Detalhes da embalagem:

Embalagem a vácuo + Caixa de cartão

Habilidade da fonte:

50000 PCes/mês

Destacar:

Multicamadas de PCB HF de alta frequência

Sistema de antenas HF PCB

Tabela de circuito impresso de múltiplas camadas HF

Descrição do produto

Imagens do produto

Sobre o TECircuit

Encontrado:O TECircuit está em funcionamento desde2004.

LocalizaçãoFornecedor de serviços de fabrico de eletrónica (EMS) localizado em Shenzhen, China.

Artigo:PCB EMS personalizável,Ofertasuma gama completa deuma paragemServiços de lojas.

Serviço: Placas de circuitos impressos (PCBE montagem de placas de circuito impressoPCBA), Placa de circuito impresso flexívelFPC), Componentes,Construção de caixas, testes.

Garantia da qualidade: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 e compatível com as normas ROHS e REACH.

Imagens da fábrica:
Fabrica própria da empresa: 50.000 m2; Empregados: 930+; Capacidade de produção mensal: 100.000 m2

Aplicações do produto

Comunicação sem fio:
- Utilizado em antenas para telefones celulares, tablets e outros dispositivos sem fio para facilitar a comunicação em várias faixas de frequência (por exemplo, GSM, LTE, 5G).
Comunicação por satélite:
- Utilizado em antenas de satélite para transmissão de ligação ascendente e descendente, garantindo uma comunicação fiável com satélites em órbita.
Sistemas RFID:
- Integrado em leitores e etiquetas RFID (identificação por radiofrequência), permitindo a troca e rastreamento de dados sem contacto.
Dispositivos Wi-Fi e Bluetooth:
- Usado em roteadores Wi-Fi, pontos de acesso e dispositivos Bluetooth para melhorar a conectividade e alcance sem fio.
Dispositivos de IoT:
- Empregado em aplicações da Internet das Coisas (IoT), facilitando a comunicação entre sensores e sistemas centrais.
Sistemas de radar:
- Integrado em antenas de radar para aplicações na aviação, automoção e defesa, melhorando as capacidades de detecção e rastreamento.
Transmissão televisiva:
- Utilizado em antenas para televisão terrestre e por satélite, garantindo uma recepção de sinal de alta qualidade.
Comunicação por microondas:
- Empregado em antenas de microondas para ligações de comunicação ponto a ponto, frequentemente utilizadas em telecomunicações.
Dispositivos médicos:
- Integrado em sistemas médicos de telemetria para monitoramento sem fio do paciente e transmissão de dados.
Automatização industrial:
- Utilizado em antenas para sistemas de comunicação industriais, permitindo uma troca de dados fiável em processos de automação.

Características do produto

Material dielétrico de baixa perda:
- Feito de materiais com baixa perda dielétrica para minimizar a degradação do sinal, garantindo um desempenho eficiente em altas frequências.
Fabricação de alta precisão:
- Requer tolerâncias apertadas e acabamentos de alta qualidade para manter as características de desempenho em aplicações de antena.
Impedância controlada:
- Projetados para manter níveis de impedância específicos (geralmente 50 ohms ou 75 ohms) para evitar reflexos de sinal e garantir uma transferência de potência eficiente.
Construção de várias camadas:
- Muitas vezes utiliza projetos de várias camadas para otimizar o roteamento e proteger componentes sensíveis de interferências.
Estabilidade térmica:
- Capaz de suportar flutuações de temperatura, garantindo um funcionamento fiável em vários ambientes.
Melhoria da integridade do sinal:
- Suporta operações de alta frequência com perda de sinal mínima, crítica para o desempenho eficaz da antena.
Desenhos personalizáveis:
- Pode ser adaptado a configurações de antena específicas, como antenas patch, antenas monopólio ou antenas de matriz.
Durabilidade:
- Construído para resistir a condições ambientais adversas, garantindo a fiabilidade a longo prazo em aplicações externas.
Conformidade regulamentar:
- Projetado para cumprir os padrões da indústria em matéria de segurança e desempenho, garantindo uma operação fiável em vários contextos de comunicação.
Facilidade de integração:
- Compatível com componentes e sistemas eletrónicos normais, facilitando a integração perfeita em aplicações existentes.

Perguntas frequentes

Pergunta 1: O que é necessário para obter um orçamento?
Resposta:
PCB: QTY, ficheiro Gerber e Requisitos Técnicos ((material/tratamento de acabamento da superfície/espessura de cobre/espessura da placa,...)
PCBA: Informações sobre PCB, BOM, (documentos de ensaio...)

Q2: Que formatos de ficheiros aceita para produção?
Resposta:
Ficheiro PCB Gerber
Lista de BOM para PCB
Método de ensaio para PCBA

P3: Os meus ficheiros estão seguros?
Resposta:
Os seus ficheiros são mantidos completamente seguros e protegidos. Protegemos a IP dos nossos clientes durante todo o processo. Todos os documentos dos clientes nunca são partilhados com terceiros.

Q4: Qual é o método de envio?
Resposta:
Podemos oferecer FedEx / DHL / TNT / UPS para envio.

Q5: Qual é o método de pagamento?
Resposta:
Transferência telegráfica antecipada (Antemão TT, T/T), PayPal é aceitável.

- Não.Descrição do produto- Não.

Especificações:
Camadas de PCB:	1-42 camadas
Materiais de PCB:	CEM1, CEM3, Rogers, FR-4, FR-4 de alta Tg, base de alumínio, livre de halogênio
Tamanho máximo da placa de PCB:	620 mm*1100 mm
Certificado de PCB:	Conforme à Directiva RoHS
Espessura do PCB:	1.6 ± 0,1 mm
Espessura de cobre da camada exterior:	0.5-5oz
Espessura de cobre da camada interna:	0.5 a 5 onças.
Espessura máxima da placa de PCB:	6.0 mm
Tamanho mínimo do buraco:	0.20mm
Largura/espaço mínimo da linha:	3/3mil
Min S/M Pitch:	0.1 mm ((4 mil)
Espessura da chapa e relação de abertura:	30:1
Cobre com buracos mínimos:	20 μm
Tolerância (PTH):	± 0,075 mm ((3 mil)
Tolerância (NPTH):	±0,05 mm (2 milímetros)
Desvio da posição do buraco:	±0,05 mm (2 milímetros)
Tolerância de Esquema:	±0,05 mm (2 milímetros)
Máscara de solda de PCB:	Preto, branco, amarelo
Superfície de PCB acabada:	HASL livre de chumbo, imersão ENIG, Chem Tin, Flash Gold, OSP, dedo de ouro, Peelable, imersão prata
Legenda:	Branco
E-test:	100% AOI, raios-X, teste de sonda voadora.
Esboço:	Rota e pontuação/V-cut
Norma de inspecção:	IPC-A-610Classe II
Certificados:	UL (E503048),ISO9001/ISO14001/IATF16949
Relatórios de saída:	Inspecção final, E-test, teste de solderabilidade, micro secção e mais
