| Nome da marca: | TECircuit |
| Número do modelo: | TEC0404 |
| MOQ: | 1pcs para amostra, 100pcs para granel |
| preço: | USD 1.99 ~ USD9.99/pcs |
| Tempo de entrega: | 5-15 Dias Wotk |
| Condições de pagamento: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |

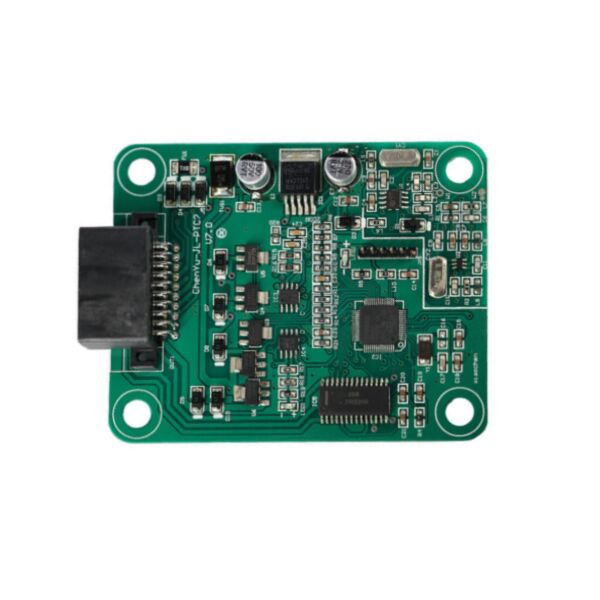

Imagens de PCBA
![]()
SobreTECcircuito
Encontrado:O TECircuit está em funcionamento desde2004.
LocalizaçãoFornecedor de serviços de fabrico de eletrónica (EMS) localizado em Shenzhen, China.
Artigo:PCB EMS personalizável,Ofertasuma gama completa deuma paragemServiços de lojas.
Serviço: Placas de circuitos impressos (PCBE montagem de placas de circuito impressoPCBA), Placa de circuito impresso flexívelFPC), Componentes,Construção de caixas, testes.
Garantia da qualidade: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 e compatível com as normas ROHS e REACH.
Imagens da fábrica:
Fabrica própria da empresa: 50.000 m2; Empregados: 930+; Capacidade de produção mensal: 100.000 m2
Aplicações de PCBA
Instalação e manutenção da redeO PCBA conduz as funções principais para os técnicos para certificar instalações de cabos de fibra óptica, medindo parâmetros críticos como o total de ponta a pontaperda de potência ópticaassegurar que as ligações cumprem as normas do sector antes da colocação em serviço do sistema.
Localização de falhas e solução de problemas- Ele alimenta.Reflectômetro óptico de domínio temporal (OTDR)Funcionalidade, analisando a luz espalhada para trás para localizar com precisão quebras, curvas severas ou conectores defeituosos ao longo de uma extensão de fibra, reduzindo drasticamente o tempo de reparação.
Redes ópticas passivas (PON) e telecomunicações: PCBAs especializados permitem testes em redes PON em tempo real, permitindo aos técnicos medir níveis de potência em comprimentos de onda específicos sem interromper o serviço,que é essencial para a manutenção da infra-estrutura FTTH (Fibra para o Lar).
Garantia da qualidade dos centros de dados e das redes empresariais: Usado para verificar e documentar o desempenho dos cabos de correção, cabos tronco e fibra instalada dentro dos centros de dados,assegurar que as ligações backbone de alta velocidade possuem uma margem de sinal suficiente para uma operação fiável;.
Caracterização de fibras e investigação de laboratório: Os projetos de PCBA de alta precisão são utilizados em ambientes de I&D e fabricação para caracterizar as propriedades detalhadas da fibra, como a dispersão cromática e a dispersão do modo de polarização,para a concepção avançada de sistemas.
Instrumento de educação e formação: Serve como uma plataforma prática para estudantes e estagiários aprenderem a teoria da fibra óptica, praticarem o empalhe prático e entenderem como interpretar os orçamentos de perdas e os dados de rastreamento OTDR.
Motor de diodo laser e fotodetector de alta sensibilidade: O PCBA incorpora circuitos de condução laser precisos para emitir pulsos de luz estáveis e calibrados ou sinais em comprimentos de onda específicos (por exemplo, 850nm, 1310nm, 1550nm).Ele combina isto com um fotodetector de alta sensibilidade e um amplificador de transimpedância para converter sinais ópticos fracos em medições elétricas precisas..
Circuito de Timing e Processamento de Sinais de Alta Precisão: Para as unidades de ensaio OTDR e de perda, a placa possui circuitos de tempo ultra-estáveis (usando TCXOs ou GPSDOs) para medir o tempo de retorno da luz em escala de nanossegundos.Um ADC de alta velocidade e um FPGA ou DSP realizam a média e processamento de sinal em tempo real para extrair dados utilizáveis de sinais de retrodispersão ruidosos.
Núcleo de Processamento e Análise de Dados: Um poderoso processador de aplicações ou microcontrolador executa o sistema operativo do dispositivo, gere a interface do utilizador, executa padrões de teste (por exemplo, do IEC/TIA), armazena os resultados,e gera relatórios claros de aprovação/falha e dados gráficos de rastreamento.
Conectividade multi-interface e armazenamento de calibração: O PCBA inclui módulos USB e frequentemente Wi-Fi/Bluetooth para transferência de dados e controle remoto.coeficientes de calibraçãopara cada laser e detector, garantindo a precisão da medição ao longo do tempo e das alterações de temperatura.
Sistema avançado de gestão de energia: Emprega um PMIC sofisticado para gerir de forma eficiente múltiplos trilhos de tensão interna.Suporta uma longa duração da bateria para uso em campo, desligando componentes de alta corrente (como lasers e ecrãs) quando não estão em uso ativo e facilita a operação estável de várias fontes (bateria, adaptador AC, alimentação por Ethernet).
Design robusto e compensação ambiental: A placa é muitas vezes revestida de forma conformista e concebida com componentes de amplo intervalo de temperatura. Inclui sensores ambientais (de temperatura) para medições de autocompensação,Como a atenuação da fibra e a saída do laser podem variar com as condições ambientais.
Perguntas frequentes
Pergunta 1: O que é necessário para obter um orçamento?
Resposta:
PCB: QTY, ficheiro Gerber e Requisitos Técnicos ((material/tratamento de acabamento da superfície/espessura de cobre/espessura da placa,...)
PCBA: Informações sobre PCB, BOM, (documentos de ensaio...)
Q2: Que formatos de ficheiros aceita para produção?
Resposta:
Ficheiro PCB Gerber
Lista de BOM para PCB
Método de ensaio para PCBA
P3: Os meus ficheiros estão seguros?
Resposta:
Os seus ficheiros são mantidos completamente seguros e protegidos. Protegemos a IP dos nossos clientes durante todo o processo. Todos os documentos dos clientes nunca são partilhados com terceiros.
Q4: Qual é o método de envio?
Resposta:
Podemos oferecer FedEx / DHL / TNT / UPS para envio.
Q5: Qual é o método de pagamento?
Resposta:
Transferência telegráfica antecipada (Antemão TT, T/T), PayPal é aceitável.
- Não.Descrição dos PCB e PCBA- Não.
| Camadas de PCB | 1-42 camadas |
| Materiais de PCB | CEM1, CEM3, Rogers, FR-4, FR-4 de alta Tg, base de alumínio, livre de halogênio |
| Tamanho máximo da placa | 620 mm × 1100 mm |
| Certificação | Conforme à Directiva RoHS |
| Espessura da placa | 1.6 ± 0,1 mm |
| Espessura da camada exterior de cobre | 0.5-5oz |
| Espessura de cobre da camada interna | 0.5 a 5 onças. |
| Espessura máxima da placa | 6.0 mm |
| Tamanho mínimo do buraco | 0.20mm |
| Largura/espaço mínimo da linha | 3/3mil |
| Pitch mínimo da máscara de solda | 0.1 mm (4 milímetros) |
| Espessura da chapa e relação de abertura | 30:1 |
| Cobre com buracos mínimos | 20 μm |
| Tolerância do diâmetro do orifício (PTH) | ± 0,075 mm (3 milímetros) |
| Tolerância do diâmetro do buraco (NPTH) | ±0,05 mm (2 milímetros) |
| Desvio da posição do buraco | ±0,05 mm (2 milímetros) |
| Esboço de Tolerância | ±0,05 mm (2 milímetros) |
| As cores da máscara de solda de PCB | Negro, Branco, Amarelo |
| Revestimentos de superfície de PCB | HASL sem chumbo, ENIG de imersão, estanho químico, ouro brilhante, OSP, dedo de ouro, descascável, prata de imersão |
| Cor da lenda | Branco |
| Ensaios elétricos | 100% AOI, raios-X, teste com sonda voadora |
| Processamento de Esboço | Roteamento e pontuação/V-cut |
| Norma de inspecção | IPC-A-610 Classe II |
| Certificados | UL (E503048), ISO9001, ISO14001, IATF16949 |
| Relatórios de saída | Inspecção final, ensaio elétrico, ensaio de soldurabilidade, análise de micro secção |
