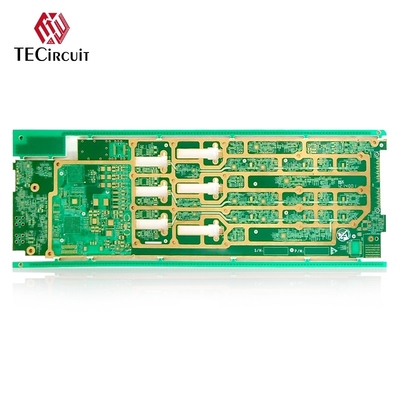

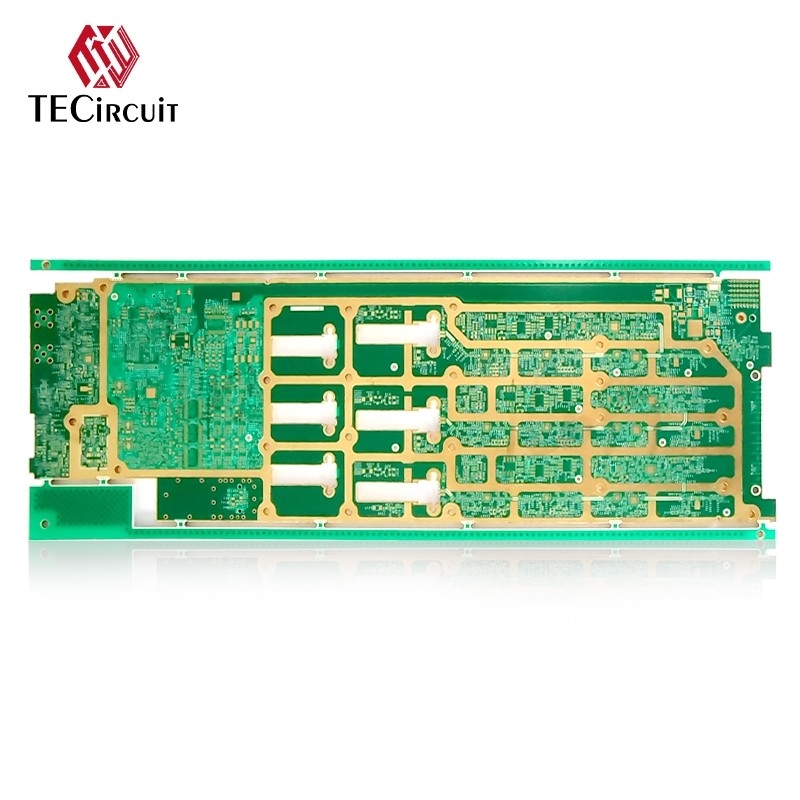

6 camadas FR4 RIGID Multilayer PCB Circuit Board One Stop PCB Serviço

Sobre o TECircuit
Encontrado:O TECircuit está em funcionamento desde2004.
LocalizaçãoFornecedor de serviços de fabrico de eletrónica (EMS) localizado em Shenzhen, China.
Artigo:PCB EMS personalizável,Ofertasuma gama completa deuma paragemServiços de lojas.
Serviço: Placas de circuitos impressos (PCBE montagem de placas de circuito impressoPCBA), Placa de circuito impresso flexívelFPC), Componentes,Construção de caixas, testes.
Garantia da qualidade:UL, ISO 9001, ISO 14001, ISO 13485, ITAF 16949 e compatível com ROHS e REACH.
Imagens da fábrica:
Fabrica própria da empresa: 50.000 m2; Empregados: 930+; Capacidade de produção mensal: 100.000 m2

TECapacidade de circuito
1. Desenvolvimento esquemático e layout PCB ((o que usamos é Protel, PADS)
2Fabricação de PCB de 1 a 40 camadas (lado único, lado duplo, multi-camadas, placa HDI, placa de enterro e buracos cegos, etc.)
3- Aquisição e gestão de materiais
4Protótipo e NPI (introdução de novos produtos)
5. PCBA (SMD Placement incluem 0402,QFP,QFN,BGA etc) e através de montagem de buracos, teste em circuito e teste funcional)
6. Pré-programação do circuito integrado e verificação da função e ensaio de queima
7. Unidade completa de montagem (construção de caixa inclui o plástico, tela, caixa de metal, membrana, bobinas, arnês de arame etc.)
8. Revestimento ambiental
9- Engenharia, incluindo componentes em fim de vida útil, substituição de componentes obsoletos e apoio à concepção de circuitos, caixas metálicas e plásticas e PAC

Perguntas frequentes
Pergunta 1: O que é necessário para obter um orçamento?
Resposta:
PCB: QTY, ficheiro Gerber e Requisitos Técnicos ((material/tratamento de acabamento da superfície/espessura de cobre/espessura da placa,...)
PCBA: Informações sobre PCB, BOM, (documentos de ensaio...)

Q2: Que formatos de ficheiros aceita para produção?
Resposta:
Ficheiro PCB Gerber
Lista de BOM para PCB
Método de ensaio para PCBA

P3: Os meus ficheiros estão seguros?
Resposta:
Os seus ficheiros são mantidos completamente seguros e protegidos. Protegemos a IP dos nossos clientes durante todo o processo. Todos os documentos dos clientes nunca são partilhados com terceiros.

Q4: Qual é o método de envio?
Resposta:
Podemos oferecer FedEx / DHL / TNT / UPS para envio.

Q5: Qual é o método de pagamento?
Resposta:
Transferência telegráfica antecipada (Antemão TT, T/T), PayPal é aceitável.

- Não.Descrição do produto

Especificações:
Camadas de PCB:	1-42 camadas
Materiais de PCB:	CEM1, CEM3, Rogers, FR-4, FR-4 de alta Tg, base de alumínio, livre de halogênio
Tamanho máximo da placa de PCB:	620 mm*1100 mm
Certificado de PCB:	Conforme à Directiva RoHS
Espessura do PCB:	1.6 ± 0,1 mm
Espessura de cobre da camada exterior:	0.5-5oz
Espessura de cobre da camada interna:	0.5 a 5 onças.
Espessura máxima da placa de PCB:	6.0 mm
Tamanho mínimo do buraco:	0.20mm
Largura/espaço mínimo da linha:	3/3mil
Min S/M Pitch:	0.1 mm ((4 mil)
Espessura da chapa e relação de abertura:	30:1
Cobre com buracos mínimos:	20 μm
Tolerância (PTH):	± 0,075 mm ((3 mil)
Tolerância (NPTH):	±0,05 mm (2 milímetros)
Desvio da posição do buraco:	±0,05 mm (2 milímetros)
Tolerância de Esquema:	±0,05 mm (2 milímetros)
Máscara de solda de PCB:	Preto, branco, amarelo
Superfície de PCB acabada:	HASL livre de chumbo, imersão ENIG, Chem Tin, Flash Gold, OSP, dedo de ouro, Peelable, imersão prata
Legenda:	Branco
E-test:	100% AOI, raios-X, teste de sonda voadora.
Esboço:	Rota e pontuação/V-cut
Norma de inspecção:	IPC-A-610Classe II
Certificados:	UL (E503048),ISO9001/ISO14001/IATF16949
Relatórios de saída:	Inspecção final, E-test, teste de solderabilidade, micro secção e mais
