Inverter Solar RIGID PCB Board Multi-Layer Printed Circuit Board Fabricação

Inverter Solar RIGID PCB Board Multi-Layer Printed Circuit Board Fabricação

Nome da marca:	TECircuit
Número do modelo:	TEC0046
MOQ:	1pcs para amostra, 100pcs para grande
preço:	USD 1.99 ~ USD9.99/pcs
Tempo de entrega:	5-15 dias úteis
Condições de pagamento:	L/C,D/A,D/P,T/T,Western Union,MoneyGram

Informações pormenorizadas

Descrição do produto

Avaliações e Comentários

Informações pormenorizadas

Lugar de origem:

China

Certificação:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH

Marca:

Shenzhen Tecircuit Electronics Co., Ltd

Tipo de produto:

PCB, placa de alta frequência, PCB rígido, placa rígida, placa flexível, PCB rígida-flexiona, substr

Item nº.:

R0023

Serviço:

Serviço PCBA

Detalhes da embalagem:

Embalagem a vácuo + Caixa de cartão

Habilidade da fonte:

50000 PCes/mês

Destacar:

Placa de PCB rígido de inversor solar

Fabricação de placas de circuito impresso de múltiplas camadas

Fabricação de placas de circuito impresso rígidas

Descrição do produto

Placa PCB RÍGIDA do inversor solar

Fabricação de placas de circuito impresso multicamadas para aplicações de energia solar

Especificações do produto

Contagem de camadas	4L
Material	FR-4TG150
Grossura	2,5 mm
Espessura do Cobre	3,5 onças
Dimensão	419*250mm
Tratamento de superfície	HASL LF
Aplicativo	Inversor Solar

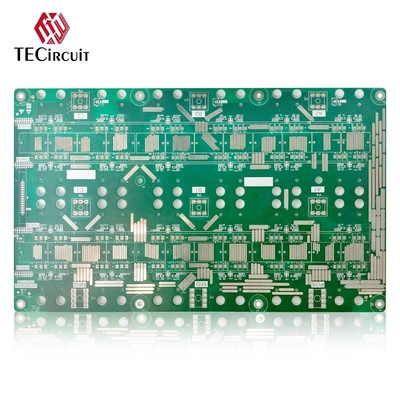

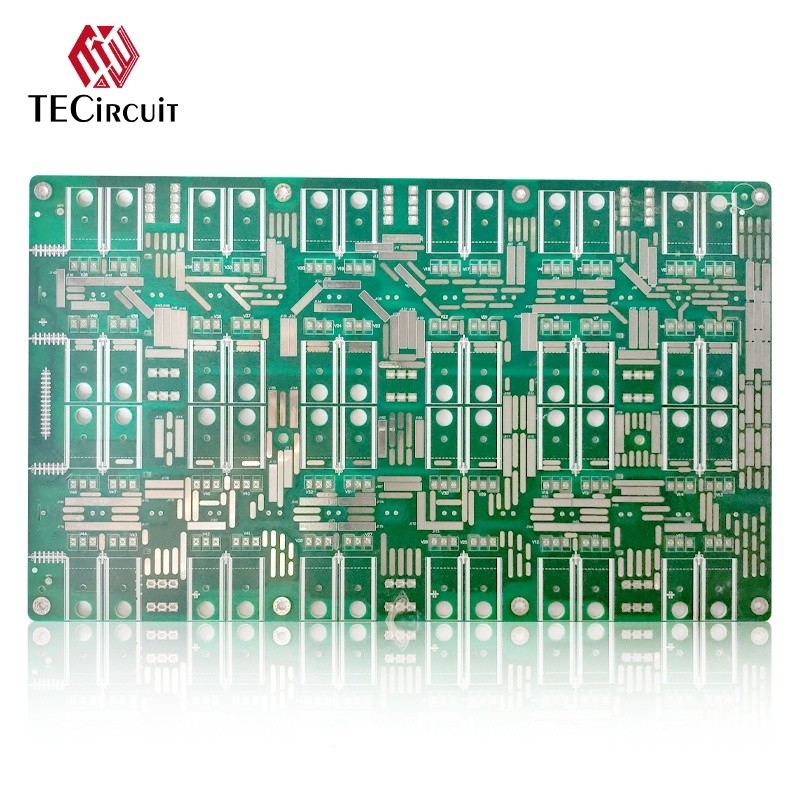

Imagens do produto

Sobre TECircuit

Fundado:2004

Localização:Shenzhen, China - Fornecedor de serviços de fabricação de eletrônicos (EMS)

Serviços:PCB EMS personalizável que oferece soluções abrangentes e completas, incluindo PCB/PCBA, placa de circuito impresso flexível (FPC), fornecimento de componentes, construção de caixa e testes

Certificações de qualidade:UL, ISO 9001, ISO 14001, ISO 13485, IATF 16949, em conformidade com os padrões ROHS e REACH

Capacidade de fabricação:Instalações de 50.000 m² com mais de 930 funcionários e capacidade de produção mensal de 100.000 m²

Perguntas frequentes

O que é necessário para uma cotação?

PCB:Quantidade, arquivo Gerber e requisitos técnicos (material, acabamento superficial, espessura do cobre, espessura da placa)
PCBA:Informações de PCB, lista de BOM e documentação de teste

Quais formatos de arquivo você aceita para produção?

Arquivos PCB Gerber, listas de BOM para montagem de PCB e métodos de teste para PCBA

Meus arquivos estão seguros?

Seus arquivos estão completamente seguros e protegidos. Protegemos a propriedade intelectual do cliente durante todo o processo e nunca compartilhamos documentos com terceiros.

Qual é o método de envio?

Oferecemos opções de envio FedEx, DHL, TNT e UPS. Os métodos de envio fornecidos pelo cliente também são aceitáveis.

Qual é a forma de pagamento?

Transferência telegráfica antecipada (T/T antecipado) e PayPal são aceitos.

Aplicações de produtos

Inversores solares ligados à rede:Converta energia CC de painéis solares em energia CA para integração na rede
Inversores solares fora da rede:Energize sistemas autônomos em locais remotos sem acesso à rede
Sistemas baseados em bateria:Sistemas integrados para armazenamento de energia solar e fornecimento de energia durante períodos sem sol
Microinversores:Instalações de pequena escala que convertem CC em CA no nível do painel para otimizar a colheita de energia
Otimizadores de energia:Gerenciamento e conversão de energia em nível de módulo para produção máxima de energia
Inversores Híbridos:Combine funcionalidades ligadas e fora da rede com capacidades de armazenamento de energia
Sistemas de monitoramento solar:Rastreamento de desempenho e monitoramento de dados em tempo real para sistemas de energia solar
Integração de casa inteligente:Gestão e otimização de energia através da conectividade de automação residencial
Estações de carregamento de veículos elétricos:Soluções de carregamento de veículos elétricos movidos a energia solar que convertem energia solar para carregamento de veículos
Sistemas de Energia Renovável:Integração com configurações maiores de energia renovável, incluindo sistemas de energia eólica

Especificações Técnicas

Camadas PCB	1-42 camadas
Materiais PCB	CEM1, CEM3, Rogers, FR-4, High Tg FR-4, base de alumínio, livre de halogênio
Tamanho máximo da placa	620mm * 1100mm
Certificação	Compatível com a Diretiva RoHS
Espessura da PCB	1,6 ± 0,1 mm
Espessura de cobre da camada externa	0,5-5 onças
Espessura de cobre da camada interna	0,5-4 onças
Espessura máxima da placa	6,0 mm
Tamanho mínimo do furo	0,20 mm
Largura/espaço mínimo da linha	3/3mil
Passo mínimo da máscara de solda	0,1mm (4mil)
Espessura da placa e taxa de abertura	30:1
Cobre com furo mínimo	20 µm
Tolerância do diâmetro do furo (PTH)	±0,075mm (3mil)
Tolerância do diâmetro do furo (NPTH)	±0,05mm (2mil)
Desvio da posição do furo	±0,05mm (2mil)
Tolerância de contorno	±0,05mm (2mil)
Cores da máscara de solda PCB	Preto, branco, amarelo
Acabamentos de superfície de PCB	HASL sem chumbo, ENIG de imersão, Chem Tin, Flash Gold, OSP, dedo de ouro, destacável, prata de imersão
Cor da legenda	Branco
Teste Elétrico	100% AOI, raio X, teste de sonda voadora
Processamento de esboço	Derrota e pontuação/corte em V
Padrão de inspeção	IPC-A-610C CLASSE II
Certificados	UL (E503048), ISO9001/ISO14001/IATF16949
Relatórios de saída	Inspeção final, teste eletrônico, teste de soldabilidade, microseção e muito mais

Instalação de fabricação

Avaliações e Comentários

Classificação geral

5.0

Baseado em 50 avaliações deste produto

Instantâneo de classificação

A seguir está a distribuição de todas as classificações

5 estrelas

100%

4 estrelas

3 estrelas

2 estrelas

1 estrelas

Todos os comentários

Paulo Santos

Brazil Jul 18.2025

Ajuda (378)

Quick win: this supplier’s PCBs are solid. Tested 50+ units – 0 defects. Delivery to Brazil took only 12 days, and their quote beat 3 other vendors. Lock them in for our Q2 projects.
