Tabela de circuito impresso HDI multicamadas personalizada

Nome da marca: TECircuit
Número do modelo: TEC0155
MOQ: 1pcs
preço: USD 1.99 ~ USD9.99/pcs
Tempo de entrega: 5-15 dias úteis
Condições de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Informações pormenorizadas
Lugar de origem:
China
Certificação:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
Marca:
Shenzhen Tecircuit Electronics Co., Ltd
Tipo de produto:
PCB, placa de alta frequência, PCB rígido, placa rígida, placa flexível, PCB rígido-flexível, IC-sub
Artigo n.o:
R0058
Serviço:
Serviço PCBA
Detalhes da embalagem:
Embalagem a vácuo + Caixa de cartão
Habilidade da fonte:
50000 PCes/mês
Destacar:

PCB HDI multicamadas personalizados

,

Placa de circuito impresso de terminal inteligente

,

Placa de PCB HDI de terminal inteligente

Descrição do produto

Imagens do produto

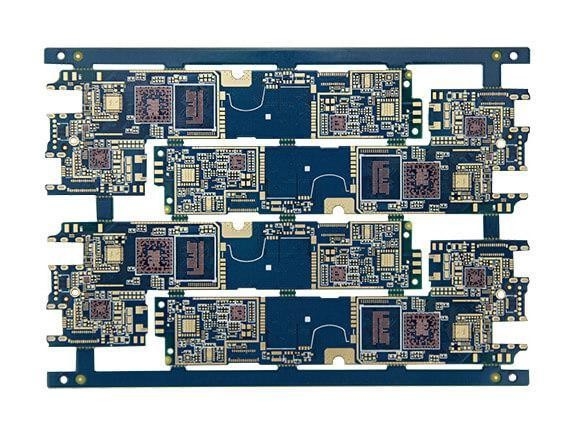

Tabela de circuito impresso HDI multicamadas personalizada 0







Sobre o TECircuit



Encontrado:O TECircuit está em funcionamento desde2004.

LocalizaçãoFornecedor de serviços de fabrico de eletrónica (EMS) localizado em Shenzhen, China.


Artigo:PCB EMS personalizável,Ofertasuma gama completa deuma paragem
Serviços de lojas.

Serviço:
Placas de circuitos impressos (PCBE montagem de placas de circuito impressoPCBA), Placa de circuito impresso flexívelFPC), Componentes,
Construção de caixas, testes.


Garantia da qualidade: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 e compatível com as normas ROHS e REACH.

Imagens da fábrica:
Fabrica própria da empresa: 50.000 m2; Empregados: 930+; Capacidade de produção mensal: 100.000 m2



Aplicações do produto



  • Smartphones:

    • Usado nas principais placas de circuito para unidades de processamento, interfaces de exibição e módulos de comunicação, permitindo projetos compactos e poderosos.
  • Comprimidos:

    • Utilizado em interligações de alta densidade para telas sensíveis ao toque, componentes multimédia e sistemas de gestão de energia, garantindo um desempenho eficiente.
  • Dispositivos portáteis:

    • Integrado em relógios inteligentes e rastreadores de fitness, fornecendo soluções compactas para monitorização de saúde e recursos de conectividade.
  • Dispositivos domésticos inteligentes:

    • Usado em alto-falantes inteligentes, termostatos e sistemas de segurança, facilitando as funções de comunicação e controle.
  • Dispositivos de IoT:

    • Empregado em aplicações da Internet das Coisas, ligando vários sensores e atuadores para recolha e automação de dados.
  • Terminal de ponto de venda (POS):

    • Integrado nos sistemas de processamento de pagamentos, garantindo um desempenho fiável para transacções e tratamento de dados.
  • Painéis de controlo industriais:

    • Utilizado em sistemas de controlo para automação, proporcionando roteamento eficiente para várias entradas e saídas.
  • Displays para automóveis:

    • Empregado em painéis e sistemas de infotainment, garantindo telas de alta resolução e interfaces responsivas.
  • Dispositivos médicos:

    • Integrado em dispositivos portáteis de monitorização da saúde, facilitando a recolha e análise de dados com desenhos compactos.
  • Dispositivos de comunicação:

    • Utilizado em roteadores, modems e outros equipamentos de rede, garantindo transmissão e conectividade de dados de alta velocidade.



Características do produto

  1. Alta densidade:

    • Os PCB HDI (High-Density Interconnect) permitem mais componentes numa área menor, essencial para a natureza compacta dos terminais inteligentes.
  2. Melhoria da integridade do sinal:

    • Traços mais curtos e encaminhamento otimizado melhoram a qualidade do sinal, crucial para a transmissão de dados de alta velocidade em dispositivos inteligentes.
  3. Melhor gestão térmica:

    • Materiais avançados e projetos multicamadas ajudam a gerenciar a dissipação de calor, mantendo o desempenho durante o uso extensivo.
  4. Maior flexibilidade de roteamento:

    • O uso de microvias e vias enterradas permite layouts de circuitos complexos, maximizando a eficiência do espaço.
  5. Design leve:

    • A redução do uso de materiais contribui para dispositivos mais leves, melhorando a portabilidade e a experiência do utilizador.
  6. Eficiência de custos na produção em massa:

    • Embora os custos iniciais possam ser mais elevados, os PCB HDI podem ser rentáveis para a produção em larga escala devido às suas vantagens de desempenho.
  7. Personalização:

    • Pode ser adaptado para atender aos requisitos específicos da aplicação, permitindo layouts únicos e colocações de componentes.
  8. Durabilidade:

    • Construído para suportar fatores ambientais e condições de utilização, garantindo uma operação fiável em vários ambientes.
  9. Conformidade regulamentar:

    • Concebido para cumprir os padrões da indústria em matéria de segurança e desempenho, garantindo uma operação fiável em eletrônicos de consumo.
  10. Facilidade de integração:

    • Compatível com uma ampla gama de componentes e tecnologias, facilitando a incorporação de recursos avançados em terminais inteligentes.





Perguntas frequentes

Pergunta 1: O que é necessário para obter um orçamento?
Resposta:
PCB: QTY, ficheiro Gerber e Requisitos Técnicos ((material/tratamento de acabamento da superfície/espessura de cobre/espessura da placa,...)
PCBA: Informações sobre PCB, BOM, (documentos de ensaio...)

Q2: Que formatos de ficheiros aceita para produção?
Resposta:
Ficheiro PCB Gerber
Lista de BOM para PCB
Método de ensaio para PCBA


P3: Os meus ficheiros estão seguros?
Resposta:
Os seus ficheiros são mantidos completamente seguros e protegidos. Protegemos a IP dos nossos clientes durante todo o processo. Todos os documentos dos clientes nunca são partilhados com terceiros.

Q4: Qual é o método de envio?
Resposta:

Podemos oferecer FedEx / DHL / TNT / UPS para envio.

Q5: Qual é o método de pagamento?
Resposta:
Transferência telegráfica antecipada (Antemão TT, T/T), PayPal é aceitável.

- Não.Descrição do produto- Não.

Especificações:
Camadas de PCB: 1-42 camadas
Materiais de PCB: CEM1, CEM3, Rogers, FR-4, FR-4 de alta Tg, base de alumínio, livre de halogênio
Tamanho máximo da placa de PCB: 620 mm*1100 mm
Certificado de PCB: Conforme à Directiva RoHS
Espessura do PCB: 1.6 ± 0,1 mm
Espessura de cobre da camada exterior: 0.5-5oz
Espessura de cobre da camada interna: 0.5 a 5 onças.
Espessura máxima da placa de PCB: 6.0 mm
Tamanho mínimo do buraco: 0.20mm
Largura/espaço mínimo da linha: 3/3mil
Min S/M Pitch: 0.1 mm ((4 mil)
Espessura da chapa e relação de abertura: 30:1
Cobre com buracos mínimos: 20 μm
Tolerância (PTH): ± 0,075 mm ((3 mil)
Tolerância (NPTH): ±0,05 mm (2 milímetros)
Desvio da posição do buraco: ±0,05 mm (2 milímetros)
Tolerância de Esquema: ±0,05 mm (2 milímetros)
Máscara de solda de PCB: Preto, branco, amarelo
Superfície de PCB acabada: HASL livre de chumbo, imersão ENIG, Chem Tin, Flash Gold, OSP, dedo de ouro, Peelable, imersão prata
Legenda: Branco
E-test: 100% AOI, raios-X, teste de sonda voadora.
Esboço: Rota e pontuação/V-cut
Norma de inspecção: IPC-A-610Classe II
Certificados: UL (E503048),ISO9001/ISO14001/IATF16949
Relatórios de saída: Inspecção final, E-test, teste de solderabilidade, micro secção e mais
