PWB do hdi
Created with Pixso. Multilayer High Density Interconnect Pcb Rigid Printed Circuit Board para telemetria a laser

Multilayer High Density Interconnect Pcb Rigid Printed Circuit Board para telemetria a laser

Nome da marca: TECircuit
Número do modelo: TEC0229
MOQ: 1pcs
preço: USD 1.99 ~ USD9.99/pcs
Tempo de entrega: 5-15 dias úteis
Condições de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Informações pormenorizadas
Lugar de origem:
porcelana
Certificação:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH.
Marca:
Shenzhen Tecircuit Electronics Co., Ltd
Tipo de produto:
PCB, placa de alta frequência, PCB rígido, placa rígida, placa flexível, PCB rígido-flexível, IC-sub
Artigo n.o 1.:
R0097
Serviço:
Serviço PCBA
Detalhes da embalagem:
Embalagem a vácuo + Caixa de cartão
Habilidade da fonte:
50000 PCes/mês
Destacar:

Laser Rangefinder Placa de circuito impresso rígido

,

Pcb de interconexão de alta densidade multicamadas

,

Pcb rígido de alta densidade de interligação

Descrição do produto



Imagens do produto

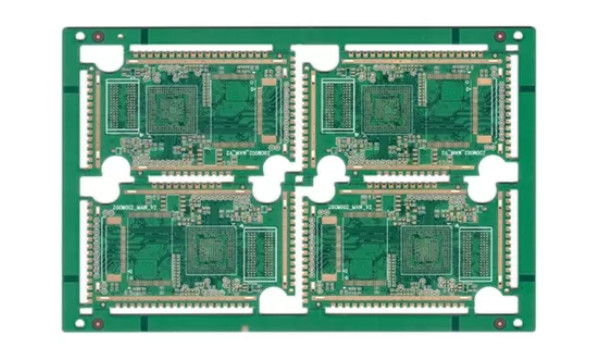

Multilayer High Density Interconnect Pcb Rigid Printed Circuit Board para telemetria a laser 0







Sobre o TECircuit



Encontrado:O TECircuit está em funcionamento desde2004.

LocalizaçãoFornecedor de serviços de fabrico de eletrónica (EMS) localizado em Shenzhen, China.


Artigo:PCB EMS personalizável,Ofertasuma gama completa deuma paragem
Serviços de lojas.

Serviço:
Placas de circuitos impressos (PCBE montagem de placas de circuito impressoPCBA), Placa de circuito impresso flexívelFPC), Componentes,
Construção de caixas, testes.


Garantia da qualidade: UL,ISO 9001, ISO 14001, ISO13485, ITAF 16949 e compatível com as normas ROHS e REACH.

Imagens da fábrica:
Fabrica própria da empresa: 50.000 m2; Empregados: 930+; Capacidade de produção mensal: 100.000 m2



Aplicações do produto

  • Pesquisa e Construção:

    • Usado em equipamentos de topografia para medir distâncias com precisão em canteiros de obras, aumentando a eficiência do projeto.
  • Forestais:

    • Empregado em aplicações florestais para medir alturas e distâncias de árvores, ajudando na gestão de recursos.
  • Militar e Defesa:

    • Integrado em equipamentos militares para direcionamento e telemetria em várias situações táticas.
  • Desporto e Recreação:

    • Usado em telemetros de golfe e outras aplicações desportivas para medir distâncias com precisão, melhorando o desempenho.
  • Robótica:

    • Aplicado em sistemas robóticos de navegação e detecção de obstáculos, permitindo movimentos e posicionamento precisos.
  • Drones:

    • Integrado em UAVs (veículos aéreos não tripulados) para medição de altitude e mapeamento de terreno, melhorando as capacidades de voo.
  • Aplicações automotivas:

    • Utilizado em sistemas avançados de assistência ao condutor (ADAS) para medição de distâncias e prevenção de colisões.
  • Automatização industrial:

    • Empregado em sistemas automatizados de manuseio de materiais, permitindo a medição precisa de distâncias para melhorar a eficiência.
  • Melhorias no lar:

    • Encontrado em medidores de distância a laser usados por entusiastas e profissionais de bricolage para medições precisas em projetos domésticos.
  • Aeronáutica:

    • Integrado em aplicações aeroespaciais para medição de altitude e navegação, garantindo precisão nas operações de voo.



Características do produto

  1. Projeto de Interconexão de Alta Densidade (HDI):

    • Utiliza tecnologia HDI para layouts compactos e eficientes, permitindo circuitos complexos em uma pegada menor, essencial para dispositivos portáteis.
  2. Processamento de sinal de precisão:

    • Otimizado para sinais de alta frequência, garantindo medições precisas de distância e processamento rápido de dados.
  3. Capacidade multi-camada:

    • Suporta múltiplas camadas para acomodar vários componentes, como diodos laser, sensores e microcontroladores, melhorando a funcionalidade.
  4. Baixo consumo de energia:

    • Projetado para eficiência energética, prolongando a vida útil da bateria em dispositivos portáteis sem comprometer o desempenho.
  5. Componentes integrados:

    • Abriga uma variedade de componentes, incluindo amplificadores, ADCs (Conversores de Análogo para Digital) e microcontroladores, facilitando a medição e controle precisos.
  6. Gestão térmica:

    • Dispõe de layouts otimizados para dissipação de calor, essencial para manter o desempenho durante uma utilização prolongada.
  7. Conectividade robusta:

    • Suporta múltiplos protocolos de comunicação (por exemplo, USB, Bluetooth) para transferência de dados e integração de dispositivos.
  8. Compacto e leve:

    • Pequeno fator de forma adequado para aplicações portáteis de telemetros, tornando-o fácil de transportar e usar em várias configurações.
  9. Durabilidade:

    • Construído com materiais que resistem às tensões ambientais, garantindo a fiabilidade em condições exteriores.
  10. Layout personalizável:

    • Oferece flexibilidade na colocação dos componentes, permitindo que os designers otimizem para aplicações ou requisitos específicos.



Perguntas frequentes

Pergunta 1: O que é necessário para obter um orçamento?
Resposta:
PCB: QTY, ficheiro Gerber e Requisitos Técnicos ((material/tratamento de acabamento da superfície/espessura de cobre/espessura da placa,...)
PCBA: Informações sobre PCB, BOM, (documentos de ensaio...)

Q2: Que formatos de ficheiros aceita para produção?
Resposta:
Ficheiro PCB Gerber
Lista de BOM para PCB
Método de ensaio para PCBA


P3: Os meus ficheiros estão seguros?
Resposta:
Os seus ficheiros são mantidos completamente seguros e protegidos. Protegemos a IP dos nossos clientes durante todo o processo. Todos os documentos dos clientes nunca são partilhados com terceiros.

Q4: Qual é o método de envio?
Resposta:

Podemos oferecer FedEx / DHL / TNT / UPS para envio.

Q5: Qual é o método de pagamento?
Resposta:
Transferência telegráfica antecipada (Antemão TT, T/T), PayPal é aceitável.

- Não.Descrição do produto- Não.

Especificações:
Camadas de PCB: 1-42 camadas
Materiais de PCB: CEM1, CEM3, Rogers, FR-4, FR-4 de alta Tg, base de alumínio, livre de halogênio
Tamanho máximo da placa de PCB: 620 mm*1100 mm
Certificado de PCB: Conforme à Directiva RoHS
Espessura do PCB: 1.6 ± 0,1 mm
Espessura de cobre da camada exterior: 0.5-5oz
Espessura de cobre da camada interna: 0.5 a 5 onças.
Espessura máxima da placa de PCB: 6.0 mm
Tamanho mínimo do buraco: 0.20mm
Largura/espaço mínimo da linha: 3/3mil
Min S/M Pitch: 0.1 mm ((4 mil)
Espessura da chapa e relação de abertura: 30:1
Cobre com buracos mínimos: 20 μm
Tolerância (PTH): ± 0,075 mm ((3 mil)
Tolerância (NPTH): ±0,05 mm (2 milímetros)
Desvio da posição do buraco: ±0,05 mm (2 milímetros)
Tolerância de Esquema: ±0,05 mm (2 milímetros)
Máscara de solda de PCB: Preto, branco, amarelo
Superfície de PCB acabada: HASL livre de chumbo, imersão ENIG, Chem Tin, Flash Gold, OSP, dedo de ouro, Peelable, imersão prata
Legenda: Branco
E-test: 100% AOI, raios-X, teste de sonda voadora.
Esboço: Rota e pontuação/V-cut
Norma de inspecção: IPC-A-610Classe II
Certificados: UL (E503048),ISO9001/ISO14001/IATF16949
Relatórios de saída: Inspecção final, E-test, teste de solderabilidade, micro secção e mais
